HP 11945A opt E51 - Close-Field probes set+HP844F opt H64 preamplifier

Dettagli

Descrizione

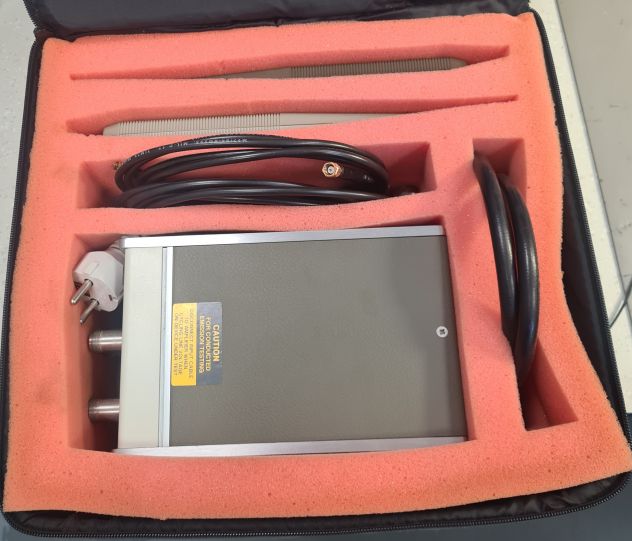

Il kit 11945A opt.E51 comprende il kit di probes HP 11940 e HP 11941 oltre al doppio preamplificatore HP 8447F opt.H64

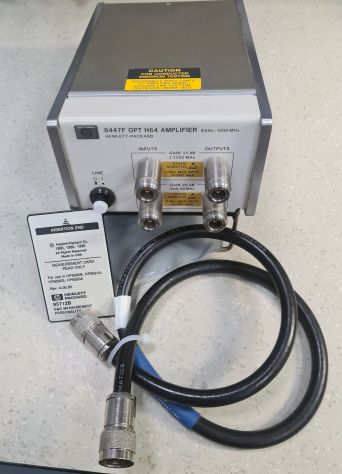

Esso costituisce un kit predisposto per l'analisi di interferenze emesse da apparecchiature elettriche ed ha in dotazione una scheda-firmware 85712B per analizzatori di spettro compatibili

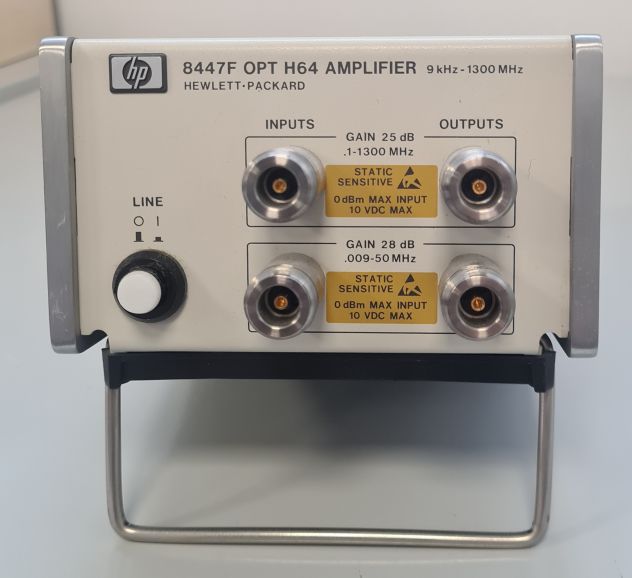

Hp 8447F H64 è un preamplificatore a larga banda con connettori N femmina: Esso contiene 2 preamplificatori . Il primo fornisce un guadagno minimo di 26dB per segnli da 9 Khz a 50 Mhz mentre il secondo fornisce un guadagno minimo di 25dB per segnali da 100 Khz a 1300 Mhz.

8447F - Caratteristiche generali

Pre-amp 0.100MHz
Frequency Range 0.1 to 1300MHz
Gain Flatness Across Frequency Range ±1.5 dB
Noise Figure <8.5 dB
VSWR (1 to 1300MHz) <2.0:1 Input <2.2:1 Output
Impedance 50 ?
Maximum DC Input Voltage ±10 V

Pre-amp 0.009 - 50MHz
Frequency Range 9 kHz to 50 MHz
Gain Flatness Across Frequency Range ±2 dB
Typical 3dB Bandwidth 6 kHz to 400 MHz
VSWR (9 kHz to 50 MHz) <2.0:1
Impedance 50 ?
Maximum DC input voltage ±10 V

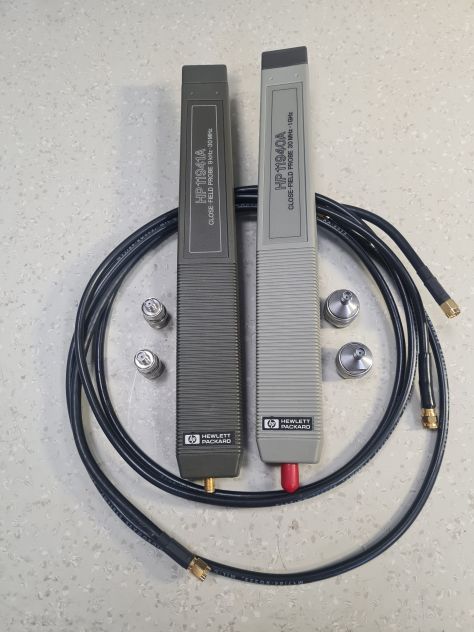

Kit Probes
Accessori:Cavetti SMA + Adattatori SMA/BNC/N
Probe manuali adatti per rilevare campi magnetici generati da parti elettriche ed elettroniche a scopi diagnostici. HP 11940A è dedicato alla gamma di frequenza da 30 Mhz ad 1 Ghz mentre l'11941A è spcializzato per la gamma da 9 Khz a 30 Mhz .

Materiale usato molto poco e funzionante.
Unico proprietario
Completo di manuali originali HP
